JOIN-RAIL | JoinRail
Binario di cucitura automatico, permette di unire i rotoli di tessuto in automatico con un perfetto allineamento dei bordi e del parallelismo dei tessuti migliorandone il controllo della tensione.

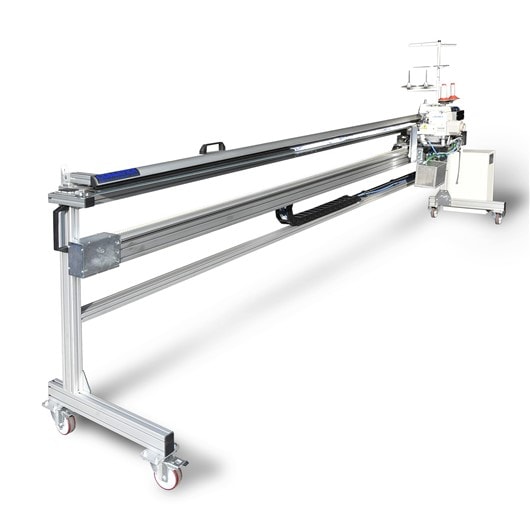

Binario di cucitura automatico
Facile da utilizzare anche da personale alle prime esperienze il sistema taglia-cuce completamente in automatico permette di unire la testa e la coda dei rotoli
Il perfetto allineamento dei tessuti permette di risparmiare denaro; unendo il rotolo con la stessa ortogonalità e tensione su tutta la sua altezza è possibile stampare o lavorare il rotolo dall'inizio alla fine riducendo gli scarti di materiale e i difetti
Applicazioni
• PREDICTIVE PRODUCTION per produrre grandi lotti montato su macchina per unire piccoli rotoli da 50m in grandi rotoli da 1500+ metri riducendo il numero di fermi macchina successivi
• ON-LINE NO STOP montato all'ingresso di una linea di produzione, per unire i tessuti ortogonalmente e senza fermare l'impianto
• FAULT REMOVAL integrato in macchine di verifica per rimuovere parti di tessuto difettoso e unire quello di prima qualità
E' inoltre possibile integrare il binario al "future preparation system" che permette di preparare il nuovo rotolo di tessuto durante lo svolgimento del rotolo precedente risparmiando fino 480 minuti al giorno (25 secondi a cucitura)
TIPI DI CUCITURA
Cucito su misura per te !
Disponibile per la cucitura sia di maglia che di tessuti robusti

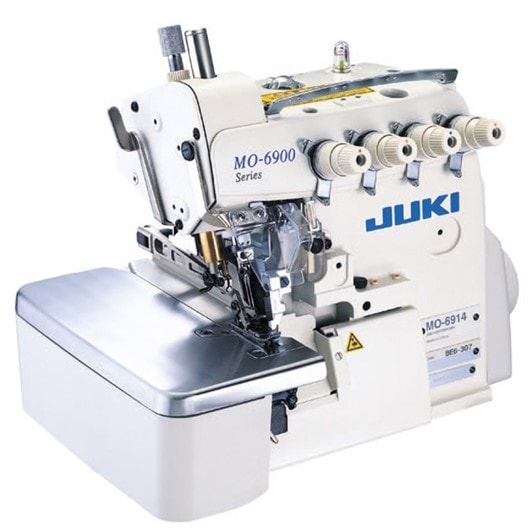

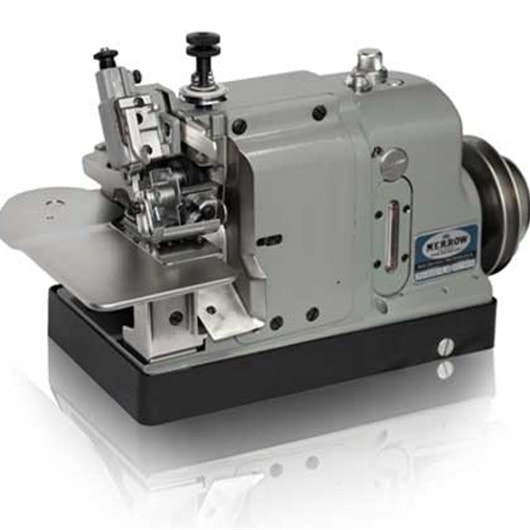

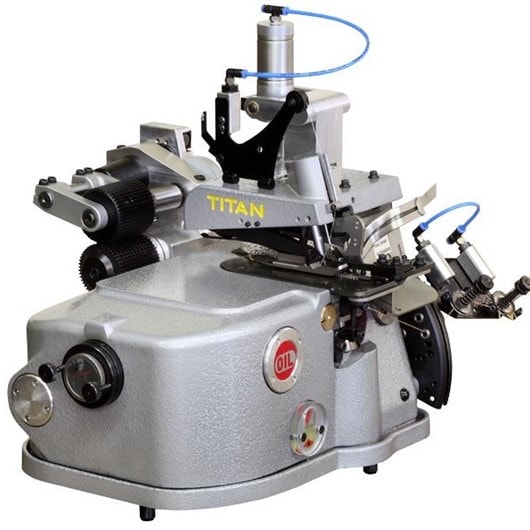

L'impianto viene fornito completo di testa cucitrice, con la quale (in base al modello scelto) è possibile cucire dalla maglia 30g/m2 fino a tessuti pesanti + 1500 g/m2
La cucitura scelta dalla maggior parte dei clienti è quella senza spessore; che permette di avvolgere la bobina di tessuto senza segnare gli altri strati del rotolo oltre a permette di passare nelle macchine senza che si impigli fra i vari componenti.
Il binario è disponibile in larghezza del tessuto standard è 180 - 240 - 320 cm e può essere prodotto anche per lunghezze superiori
E' disponibile completo di quadro elettrico, ruote o struttura con rulli di rinvio sopra all'operatore
Tipi di cucitura
CUCITURA PIANA
La cucitura piana è perfetta per tutti i tessuti sia delicati e resistenti.
La cucitura senza spessore permette di avvolgere la bobina di tessuto senza segnare gli altri strati del rotolo.
Permette inoltre di passare in macchine dove la cucitura potrebbe impigliarsi (esempio testine di stampa)
Disponibile con sopraggitto standard 18mm o speciale fino a 35mm
CUCITURA PUNTOCATENELLA
La cucitura punto catenella è perfetta per quei tessuti fragili (es tnt) soggetti a forti tensioni, permette di unire i tessuti con una linea di cucitura molto interna
CUCITURA SOPRAGGITTO
La cucitura sopraggitto, viene utilizzata per quei tessuti con struttura variabile che non si prestano bene alla cucitura puntocatenella o piana (es pizzo)
CARATTERISTICHE SPECIALI

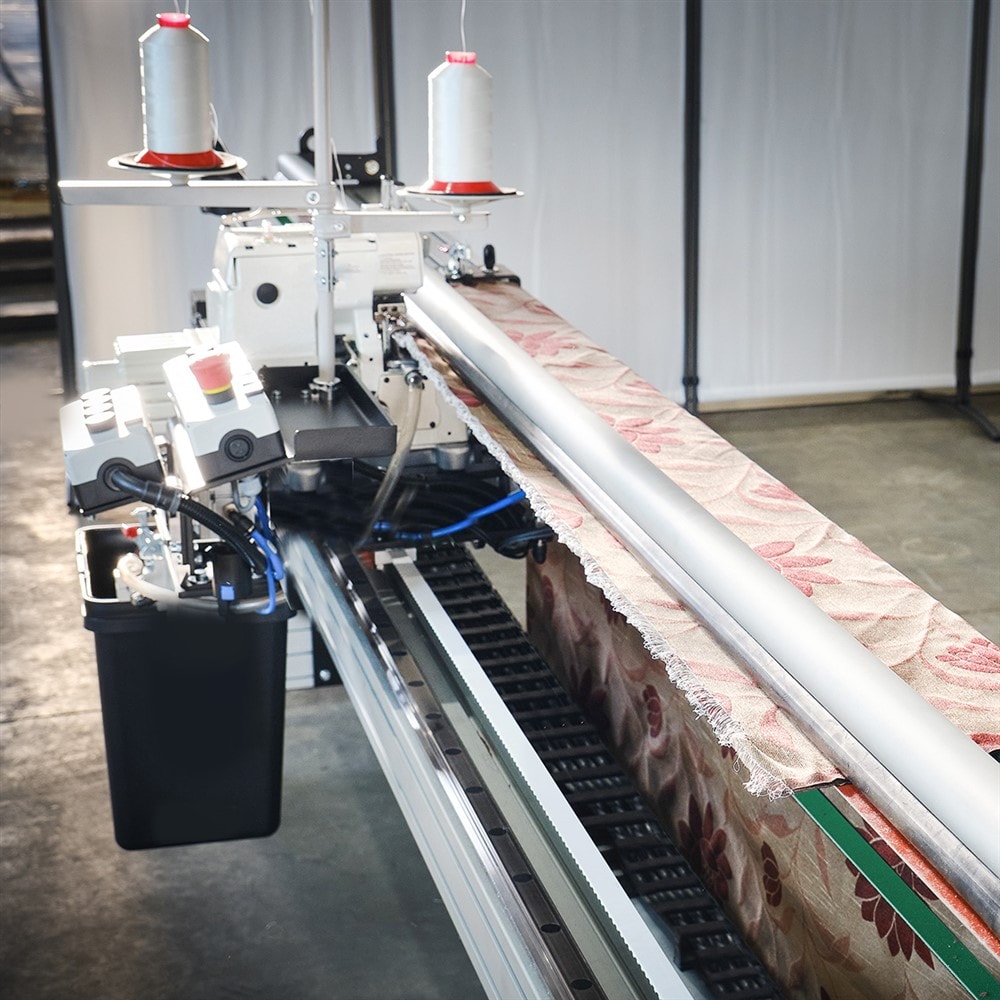

Aspirasfrido automatico
Lo sfrido viene aspirato e raccolto automaticamente direttamente in un cestino sotto la cucitrice, evita che l'operatore debba buttarlo a mano nel cestino ogni volta risparmiando fino 30 minuti al giorno (3 secondi a cucitura)
Taglierina per grandi rifili
Perfetta per rifilare le testane del dei rotoli quando sono troppo storte
E' disponibile anche completamente automatica e/o potenziata per tessuti molto pesanti
Tripla pinzatura per un perfetto allineamento
La pinzatura in tutta altezza blocca il tessuto e impedisce che si sposti durante la cucitura
Le pinzature laterali permettono di allineare perfettamente i bordi dei tessuti, e fermano automaticamente anche l'avanzamento della cucitrice
La pinzatura può essere manuale (standard) oppure per gli impianti ad alto livello di automazione anche con movimento e tensionamento automatico del tessuto.
E' disponibile inoltre su richiesta una pinzatura speciale ad aghi.
Sostegno automatico del tessuto
Il tessuto è sostenuto automaticamente oltre la barra di pinzatura da una speciale cinghia
Il sistema è utilissimi per i tessuti leggeri e che altrimenti si piegherebbero verso il basso e permette di ottenere una cucitura più uniforme
Permette di accompagnare automaticamente il tessuto in continuo nella cucitrice, senza l'intervento dell'operatore
Aspira-taglia-catenella automatico
La macchina taglia automaticamente la catenella al termine della cucitura permettendo di velocizzare il lavoro erisparmiando fino 30 minuti al giorno (3 secondi a cucitura)
Sgancio rapido per manutenzione
La cucitrice è montata su guide scorrevoli, è possibile estrarre la macchina in 5 secondi senza utensili per infilare il filo o cambiare l'ago
APPLICAZIONE "A": PREPARAZIONE GRANDI ROTOLI
Preparazione A-FRAME PER TESSITURA
Impianti di preparazione da rotolo a carrellone A-Frame con avvolgitore in braccio
Preparazione FALDA PER TINTORIA
Impianti di preparazione da rotolo a falda perfetti per la tintoria
Preparazione ROTOLO PER ACCOPPIATURA
Impianti di preparazione da rotolo a rotolo su cartone con avvolgitore assiale o su due rulli
APPLICAZIONE "B": INTRODUZIONE PER IMPIANTI
ON-LINE NO STOP
Il binario di cucitura si integra perfettamente negli impianti del cliente
Può essere abbinato a nostri sistemi di carico della bobina automatico, manuale o ibrido
• Linea di introduzione alla stampa
• Linea di introduzione per l'accoppiatura di più layer di tessuti
Combinato a sistemi di accumulo no-stop del tessuto permette inoltre di alimentare la linea del cliente senza pause e arresti
• J-box
• Accumulo a cilindri (polmone)
• Nastro di rilassamento

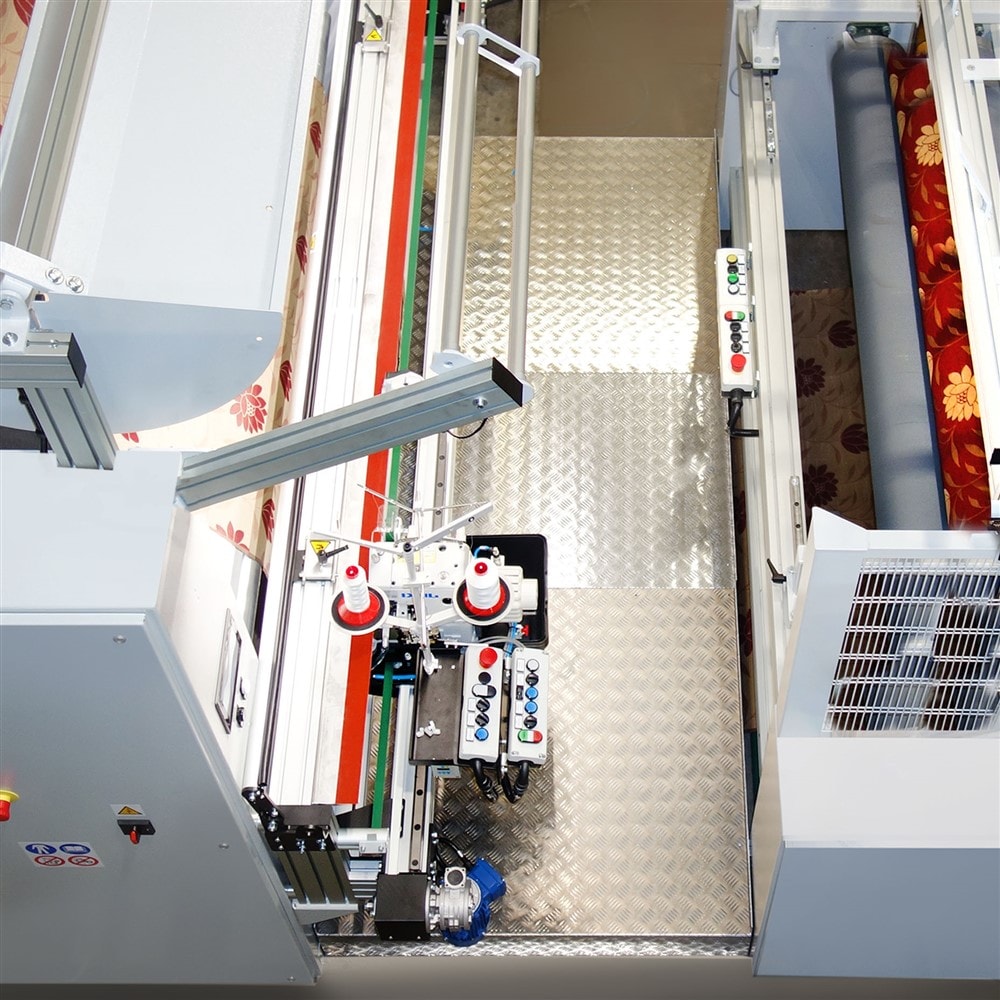

APPLICAZIONE "C": GIUNTURA DELLA PRIMA SCELTA
Integrato in macchine di verifica (FAULT REMOVAL), per rimuovere parti di tessuto difettoso e unire perfettamente quello di prima qualità.
Installabile
• Dopo la tavola di verifica per una rimozione immediata e veloce
• Prima dell'arrotolatore per avvicinare l'operatore alla tavola di verifica
Infine con doppia funzione (giuntura + rimozione seconda scelta) se installato all'ingresso della macchina
