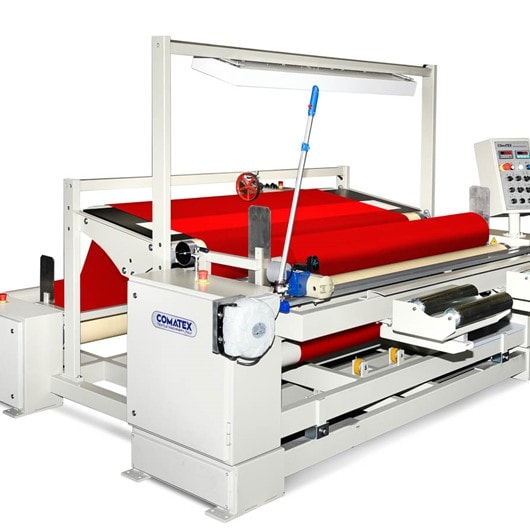

ISW | Verificatrice con ispezione orizzontale e allineamento
Macchina di ispezione, velocissima da infilare, con tavolo di ispezione inclinabile fino in piano, può essere utilizzata per il controllo da rotolo a rotolo e/o il taglio a metraggio.

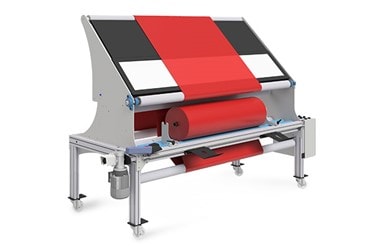

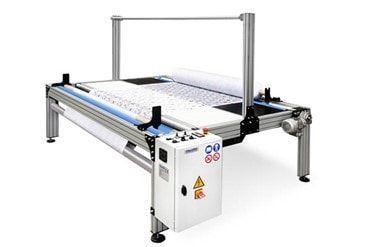

Prodotti correlati
Macchina a alte prestazioni
ISW è una macchina ad alte prestazioni per il controllo dei tessuti in aperto; che sia maglia, navetta o tessuto tecnico, come ogni nostro prodotto viene personalizzata secondo le specifiche esigenze del cliente
La macchina è dotata di tutti i sistemi allineamento del bordo, a un innovativo sistema contametri, che permettono di produrre rotoli tessuto di alta qualità con un ottimo controllo della tensione.
RISPETTO AI MODELLI STANDARD HA LA TAVOLA DI VERIFICA IN ORIZZONTALE PER PERMETTE DI CAMBIARE IL TESSUTO PIU' VELOCEMENTE
CARATTERISTICHE SPECIALI DI SERIE
✔ Tensione del tessuto regolabile
✔ Allineamento del bordo del tessuto proporzionale alla velocità della macchina (con inverter)
✔ Durezza del rotolo regolabile
✔ Sistema speciale per la lettura precisa dei metri
✔ Velocità fino a 35m/min o superiore su richiesta
✔ Angolo di visione 60° con luci a led dimmerabili
✔ Il lato ispezionato viene viene avvolto protetto all’interno del rotolo
OPZIONI
✔ Regolazione automatica della tensione con celle di carico consigliato per tessuti elasticizzati, oppure con ballerino consigliato per tessuti rigidi
✔ Rulli e sistemi per allargatori per distendere le cimosse del tessuti
✔ Avvolgimento “inverso” Il lato ispezionato viene avvolto all’esterno del rotolo
✔ PC con software di ispezione e stampa delle etichette
✔ Segnadifetti automatico con etichetta sul tessuto
✔ PLC Touch screen e smart Kit
✔ Lettore di altezza
✔ Bilancia
✔ Taglio trasversale
✔ Multitaglio, e taglio delle cimosse
✔ Cucitrice in ingresso per l’unione dei rotoli
✔ Metaldetector
ISPEZIONE
PER UN SUPER CONTROLLO
Per l'ispezione non abbiamo risparmiato nulla. l'illuminazione è gestista da LED con altissima resa colore permettono di controllare ogni fibra del tessuto
• Altissimo CRI indice colore RA >95
• Potenza luminosa regolabile
• Tendine antiabbagliamento laterali
• Alta efficienza lumen/watt per un maggior risparmio energetico
Fra le molte opzioni altre opzioni disponibili
• Luci a temperatura regolabile
• Luce nera UV e luci trasversali
• Cover grafica per isolare la tavola da luci esterne
• Retroilluminazione oscurabile oltre i lati del tessuto
• Laser a croce per controllare il parallelismo fra trama e ordito
• Striscia luminosa 1 cm per controllare la microforatura
Qualità luce
NULLA E' LASCIATO AL CASO
Altissima resa del colore CRI >95
Non abbiamo lasciato nulla al caso, dove gli altri guardano solo alla temperatura e i lumen, noi abbiamo guardato oltre e abbiamo puntato anche alla qualità del colore.
Noi utilizziamo solo led di qualità grafica, ad altissima resa cromatica, con un indice colore superiore a Ra >95
Lampade a basso indice colore mostrerebbero i colori piatti e smorti; con le nostre lampade è possibile vedere tutte le sfumature di colore, rilevare le variazioni di tintura affaticando meno l'operatore
Che senso avrebbe una macchina di ispezione che non ispeziona tutti i colori ?
Potenza luminosa regolabile
Per evitare che l'operatore venga inutilmente abbagliato, usiamo solo LED dimmerabili, cosi che regolare la giusta luminosità migliorando la qualità del controllo del tessuto e riducendo quindi l'affaticamento
La luce è regolabile
• Dietro al tessuto fino a 5000 Lux
• Sopra al tessuto fino a 1200 Lux
Filtro colori con temperatura regolabile Caldo→Freddo
Per ridurre l'affaticamento dell'operatore e per aumentare la rilevazione dei divetti
è possibile acquistare l'opzione per la regolazione della temperatura della luce a proprio piacimento, senza limiti da 3000 K° fino a 6000 K°
Con il vantaggio di
• Aumentare il contrasto per i tessuti rossi / blu
• Ridurre l'abbagliamento dell'operatore causato da colori fluo
CARATTERISTICHE TECNICHE
UN CONCENTRATO DI TECNOLOGIA
La macchina è dotata delle migliori tecnologie per ottimizzare la produzione dei rotoli di tessuto
✔ Tensione del tessuto regolabile
✔ Allineamento automatico del bordo
✔ Durezza del rotolo regolabile
Rulli allargatori
Per garantire l'ispezione del tessuto e l'arrotolamento senza le cimosse arricciate (effetto sigaretta)
La macchina può essere dotata di più rulli allargatori spiralati, la velocità di rotazione è normalmente fissa ma può essere anche resa regolabile dal PLC o proporzionale alla velocità di lavoro della macchina.
Per i tessuti grezzi abbiamo anche kit per srotolare le cimosse con soffi ad aria.
Allineamento del bordo
Per poter ottenere un avvolgimento di alta qualità, la macchina è dotata di sensore seguibordo e sistema di l'allineamento automatico.
Il centraggio avviene con lo spostamento del carro avvolgitore montato su guide temprate di precisione e un attuatore lineare schermato dalle polveri.
Velocità di spostamento proporzionale alla velocità di lavoro della macchina
Controllo efficace anche con tessuti semitrasparenti
Controllo della tensione
Le nostre verificatrici sono dotate di controlli della tensione del tessuto di precisione. I rulli che trasportano il tessuto sono dotati di inverter e regolatori che permettono all'operatore di avvolgere il tessuto con la tensione desiderata.
Inoltre per tutte le macchine che devono lavorare tessuti elasticizzati e molto leggeri, utilizziamo rulli in alluminio cuscinetti speciali a bassissimo attrito
Durezza rotolo regolabile
I rulli avvolgitori hanno la velocità diverse e regolabili, è possibile regolare la coppia di avvolgimento per fare il rotolo morbido o duro
Contametri di precisione
Contametri e Arresto automatico a metraggio sono di serie in tutte le nostre macchine verificatrici.
Grazie alla regolazione della tensione di precisione e al nostro sistema speciale di conteggio le letture sono precise e senza errori *
E' inoltre possibile collegarlo al PC per leggere in continuo i dati tramite la scheda opzionale

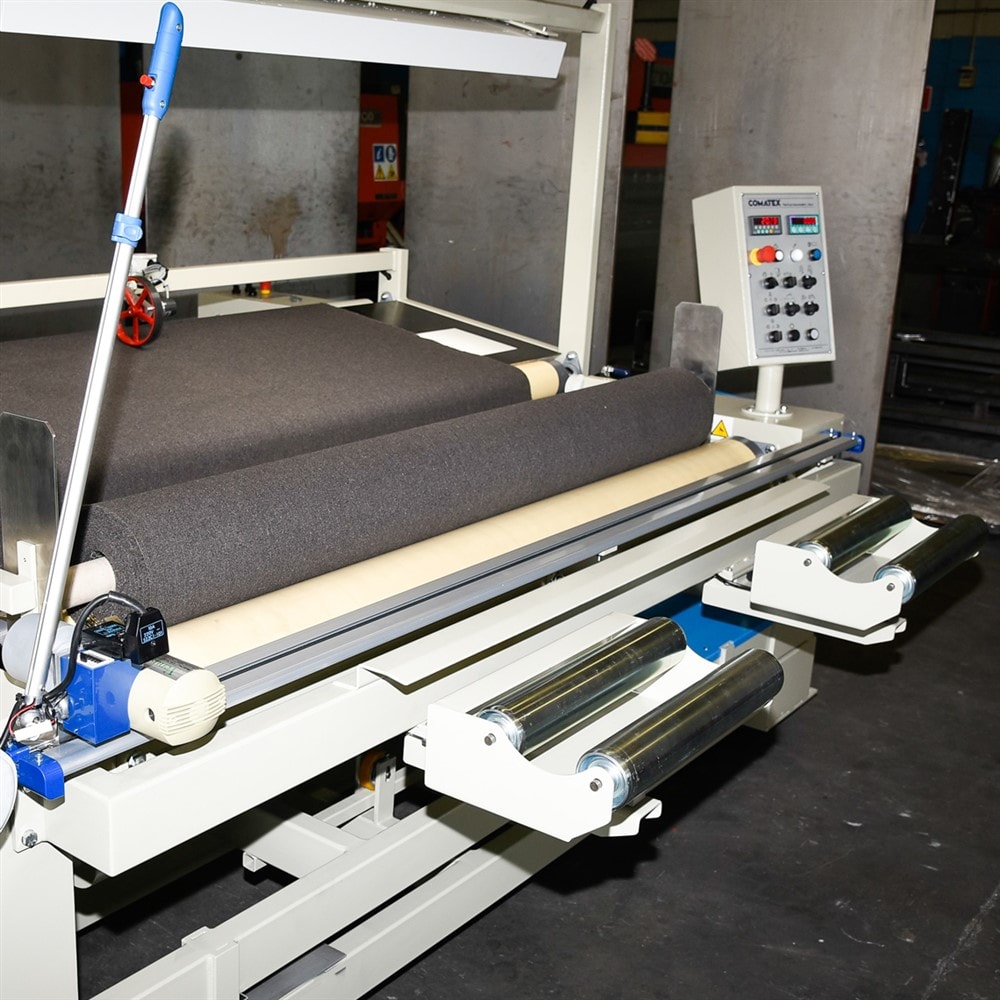

Posizione di scarico
Dopo l'arrotolatore sono installati due coppie di rulli che permettono di eseguire comodamente per la chiusura del rotolo (es taglio o lettura peso nastratura ecc)
E' stato previsto inoltre un passaggio centrale per permette all'operatore di avvicinarsi al rotolo
Pistola aria
A bordo macchina è installata di default una pistola d'aria per poter soffiare il tessuto
Verniciatura a polvere cotta a forno
Le nostre macchine sono verniciate a polvere con cottura a forno, che offre un'altissima durata nel tempo, resistenza e bassa rugosità (facile da pulire)
Il nostro colore standard è il RAL 7035 ma possiamo anche utilizzare colori custom
OPZIONI STANDARD
SMART KIT 4.0 PER UN INTERCONNESSIONE A 360°
OPZIONE SMART KIT 4.0
L'opzione smart kit 4.0 apre a un mondo di possibilità, grazie al PLC le regolazioni e tutti i dati della macchina sono facili da regolare e vengono visualizzati sul Touch screen
La teleassistenza è già inclusa di serie; ed è collegabile con il gestionale del cliente con router opzionale
Velocità digitale a 3 livelli regolabili da touch con numerosi vantaggi
• Cambio istantaneo della velocità con un selettore per passare velocemente a velocità ispezione lenta, ispezione normale, arrotolamento alta velocità
• Regolabili in marcia con una manopola esterna
• Maggiore produttività
CONTROLLO DELLA TENSIONE EVOLUTO AL GRAMMO !
OPZIONE CELLA DI CARICO
Acquistando l'opzione Smart kit e i sensori di tensione a celle di carico.
Vengono misurati i grammi della tensione del tessuto in continuo,
Il PLC si auto-regola per mantenere la tensione impostata dall'operatore o dalla ricetta del tessuto
Taglierina
La macchina può essere accessoriata di Taglierina automatica o manuale
Pesa
Pesa automatica del rotolo con uscita seriale RS232 oppure integrata nel PLC
Cucitrice punto catenella per velocizzare le operazioni di infilaggio della macchina
Barriere multiraggio di fotocellule che rilevano in continuo l'altezza del tessuto.
Le nostre macchine possono essere dotate di PC, monitor e stampante e collegate al nostro software di mappatura e etichettatura.
Il sistema legge automaticamente tutte le informazioni metri, peso, altezza tessuto cucitura ecc
Applicatore automatico di etichette sul bordo del tessuto, può essere collegato al software quality pro
Sensore automatico per la rilevazione della cucitura e lo stop nella zona del taglio
