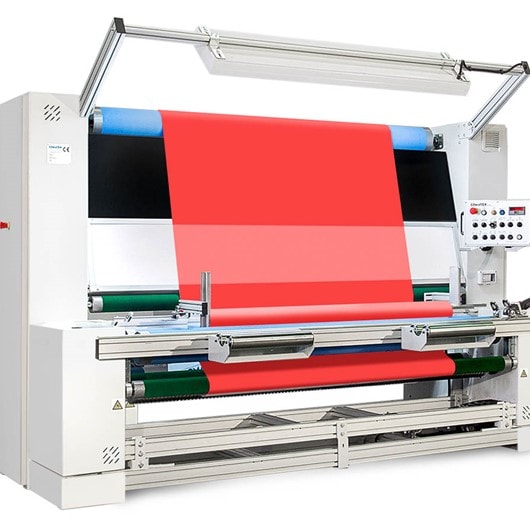

ISN NO STOP |
Macchina di arrotolamento e ispezione compatta con entrata NO STOP, per l'avvolgimento del tessuto in rotoli dopo un compattatore o altre macchine di produzione.
Arrotolatore fine linea
La macchina ISN NO STOP è la macchina di ispezione più comune sul mercato, proposta da COMATEX, come finelinea di compattamento, ideale per il controllo della qualità del tessuto e l’arrotolamento e il taglio di piccoli rotoli di tessuto fino a ø40cm x 40kg.
All’ingresso del macchinario è previsto un sistema di accumulo J-Box che permette di accumulare il tessuto durante la fase iniziale di ispezione, ma soprattutto durante la fase di taglio e scarico del rotolo.
La tavola di ispezione composta da un piano in legno nero e una zona illuminata a intensità variabile, permette all’operatore di individuare eventuali difetti e segnalarli alle lavorazioni successive. Una volta controllato, il tessuto viene avvolto su cartone dopo essere stato allineato in automatico sul lato sinistro.
Un contametri elettronico, ne controlla la metratura in maniera perfetta e arresta la macchina al raggiungimento della metratura impostata dall’operatore.
Al termine dell’avvolgimento l’operatore può scaricare il rotolo sulla stazione di pesa, dove ne prevede il taglio e appunto la pesatura.
Questa sequenza è ideale per la creazione dell’etichetta di riferimento del rotolo appena lavorato.
Componibile con tutti gli optionals disponibili, la macchina di ispezione ISN NO STOP è l’ideale come finelinea di macchine di compattamento o macchine di produzione come RAM o altro.
Arrotolamento davanti o dietro
Qualunque sia la tua esigenza noi abbiamo la soluzione
ARROTOLAMENTO DAVANTI ALL'OPERATORE
L'arrotolamento davanti all'operatore è la soluzione più compatta, ed è utilizzata in quei contesti dove serve tenere sotto controllo entrambe le facce del tessuto:
✔ Controllo entrambe i lati del tessuto
✔ Macchina più compatta
✔ Installazione rapida
✔ Inserimento rapido del tessuto
✔ Lunghezza percorso del tessuto inferiore
Dimensioni macchina 125cm
+ 80cm spazio per operatore e scarico
+ 80/120cm spazio per il carico
Le nostre macchine con arrotolamento dietro all'operatore sono la ISN, ISQ, IST, ISR, ISW
ARROTOLAMENTO ALLE SPALLE DELL'OPERATORE
L'arrotolamento alle spalle dell'operatore è la soluzione più completa e efficiente per l'ispezione del tessuto e offre i seguenti vantaggi:
✔ Produttività maggiore
✔ Ispezione del tessuto più vicina
✔ Avvolgimento di rotoli più grandi senza interferire all'ispezione
✔ Scarico in tavolo o imballo comodo e veloce
✔ Se combinata a imballatrice l'operatore continua a ispezionare durante l'imballo
✔ Possibilità di installare un faldatore
Dimensioni macchina 250cm
+ 80cm spazio per cesta o tavolo di scarico
+ 80/120cm spazio per il carico
Le nostre macchine con arrotolamento dietro all'operatore sono la ISP, ISZ, ISX
DOVE TUTTO HA INIZIO
ENTRATA ON-LINE NO-STOP
Il no-stop è la soluzione più performante quando si vuol produrre e ispezionare i rotoli direttamente dopo le macchine di produzione del cliente (Rameuse o Compattatore)
Permette di ottenere molteplici vantaggi
• Elimina il costo lo stoccaggio dei rotoli
• Elimina le pause di cambio rotolo in uscita alla macchina di produzione
• Elimina i tempi di giunzione all'entrata della verificatrice
La verificatrice viene posizionata direttamente dopo la macchina del cliente
Il tessuto viene prelevato dalla verificatrice alla stessa velocità della macchina di produzione

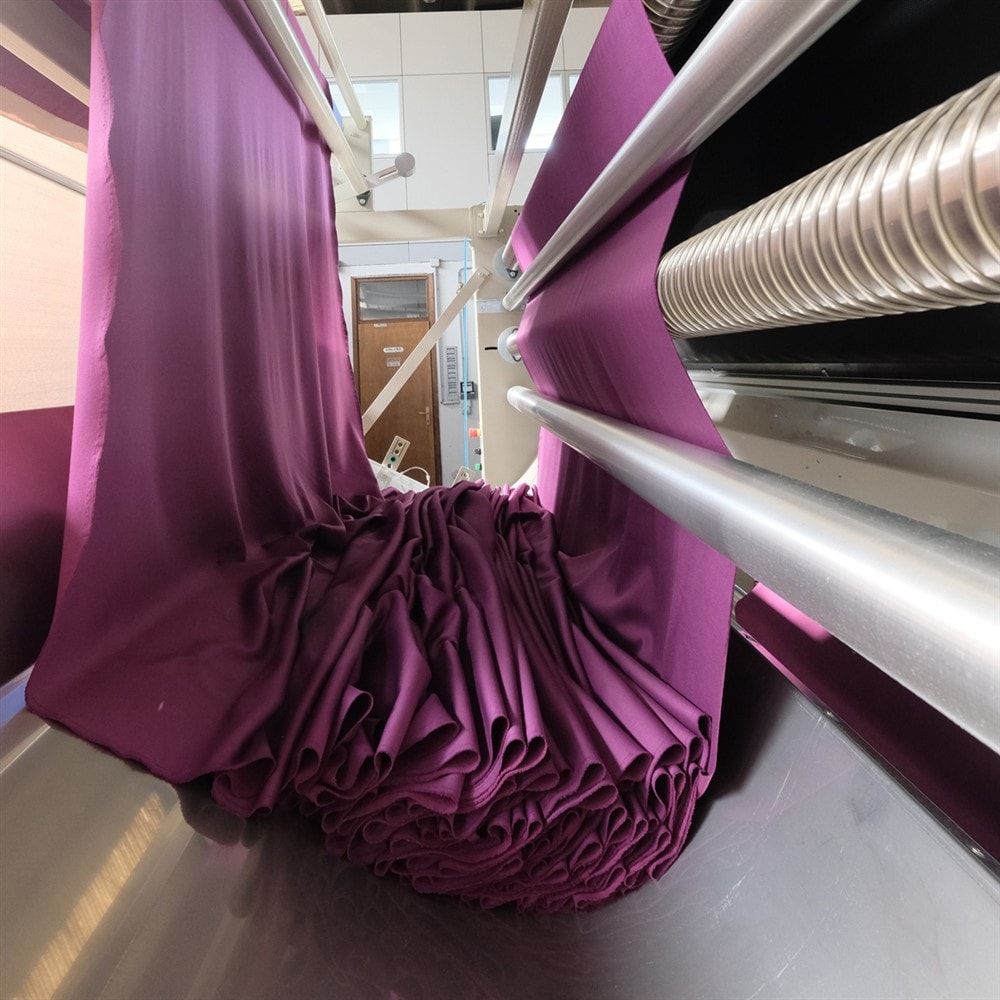

Durante la pausa per il taglio del rotolo il tessuto viene accumulato in uno scivolo detto J-box per poi essere svuotato a velocità superiore
ENTRATA DA GRANDE ROTOLO
Fra tutte le soluzioni l'entrata della macchina da grande rotolo la miglior soluzione per le grandi produzioni di qualità; il tessuto non subisce pieghe, rimane compatto, il numero di giunzioni e fermi macchina in tutto il ciclo produttivo è ridotto al minimo.
Ma grandi masse richiedono grandi controlli, per questo abbiamo inserito il nostro miglior sistema, con il quale
E' possibile svolgere il rotolo impostando i grammi di tensione desiderati
Il sensori a celle di carico pesano in continuo i grammi del tessuto e del rullo
Il PLC si auto-regola per mantenere la tensione impostata nel touch
ENTRATA IN FALDA
Il tessuto in falda è un'ottima soluzione per le grandi produzioni, permette ridurre il numero di giunzioni e quindi i fermi macchina, non necessita di svolgitori e avvolgitori su tutta la produzione.
ENTRATA IN ROTOLO SU CARTONE
L'entrata in rotolo è un'ottima soluzione per il ricontrollo della qualità del tessuto
Lo svolgimento viene fatto su due rulli motorizzati con paratie laterali per evitare lo spostamento del rotolo
Ma può anche essere fatto con sistema assiale senza contatto
SPECIFICHE AL TOP PER UN SUPER CONTROLLO
Per l'ispezione non abbiamo risparmiato nulla
L'illuminazione è gestista da LED con altissima resa colore permettono di controllare ogni fibra del tessuto
• Altissimo CRI indice colore RA >95
• Potenza luminosa regolabile
• Temperatura della luce regolabile da caldo a freddo
• Alta efficienza lumen/watt per un maggior risparmio energetico
Fra le molte opzioni altre opzioni disponibili
• Luce nera UV e luci trasversali
• Cover grafica per isolare la tavola da luci esterne
• Retroilluminazione oscurabile oltre i lati del tessuto
• Laser a croce o striscia luminosa 1 cm per controllare la stramatura o la microforatura
NULLA E' LASCIATO AL CASO
Resa del colore CRI >95
Non abbiamo lasciato nulla al caso, dove gli altri guardano solo alla temperatura e i lumen, noi abbiamo guardato oltre e abbiamo puntato anche alla qualità del colore.
Noi utilizziamo solo led di qualità grafica, ad altissima resa cromatica, con un indice colore superiore a Ra >95
Lampade a basso indice colore mostrerebbero i colori piatti e smorti; con le nostre lampade è possibile vedere tutte le sfumature di colore, rilevare le variazioni di tintura affaticando meno l'operatore
Che senso avrebbe una macchina di ispezione che non ispeziona tutti i colori ?
Potenza luminosa regolabile
Per evitare che l'operatore venga inutilmente abbagliato, usiamo solo LED dimmerabili, cosi che regolare la giusta luminosità migliorando la qualità del controllo del tessuto e riducendo quindi l'affaticamento
La luce è regolabile
• Dietro al tessuto fino a 5000 Lux
• Sopra al tessuto fino a 1200 Lux in modalità 4500 K° (550 Lux a 3000 K°; 650 Lux a 6000 K°)
Filtro colori con temperatura regolabile Caldo→Freddo
Per ridurre l'affaticamento dell'operatore e per aumentare la rilevazione dei divetti
La temperatura della luce è regolabile a proprio piacimento, senza limiti da 3000 K° fino a 6000 K°
Con il vantaggio di
• Aumentare il contrasto per i tessuti rossi / blu
• Ridurre l'abbagliamento dell'operatore causato da colori fluo

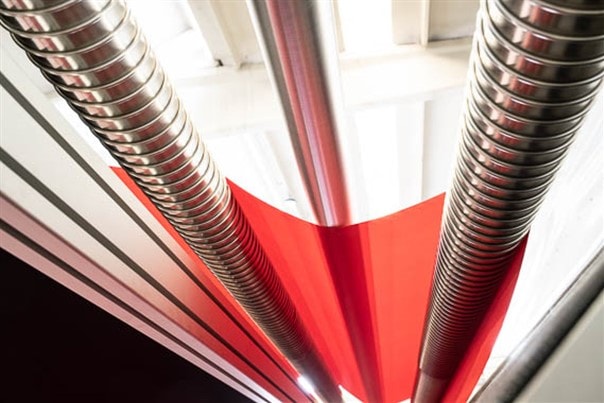

Rulli allargatori
Per garantire l'ispezione del tessuto e l'arrotolamento senza le cimosse arricciate (effetto sigaretta)
La macchina è dotata di 3 rulli allargatori spiralati, la velocità di rotazione è regolabile dal PLC ed è proporzionale alla velocità di lavoro della macchina

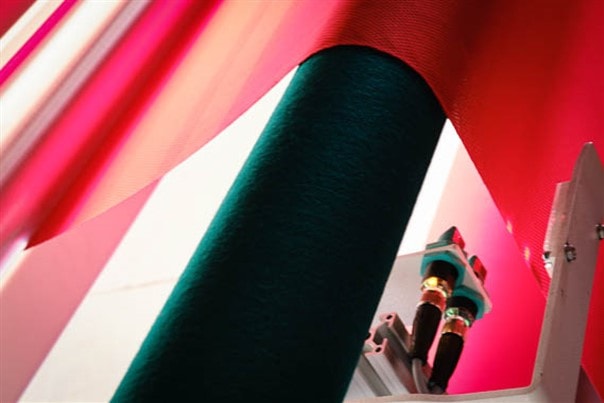

Allineamento del bordo

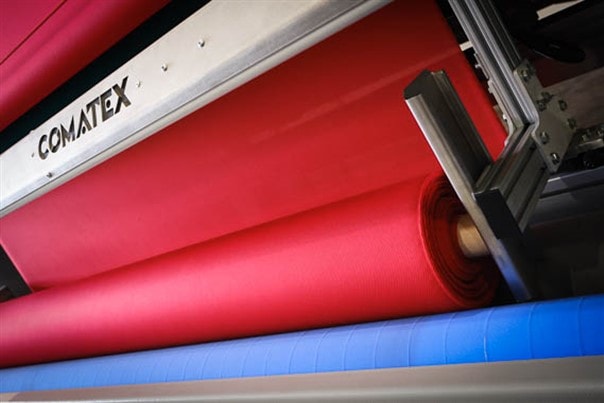

Per poter ottenere un avvolgimento di alta qualità, la macchina è dotata di sensore seguibordo e sistema di l'allineamento automatico.
Il centraggio avviene con lo spostamento del carro avvolgitore montato su guide temprate di precisione e un attuatore lineare schermato dalle polveri.
Velocità di spostamento proporzionale alla velocità di lavoro della macchina
Inoltre i sensori si spostano in automatico con le paratie di contenimento del rotolo; in questo modo non è necessario riposizionare i sensori quando cambia la larghezza del tubo di cartone
Controllo efficace anche con tessuti semitrasparenti
Controllo della tensione al grammo
Il sensori a celle di carico pesano in continuo i grammi del tessuto e del rullo
Il PLC si auto-regola per mantenere la tensione impostata nel touch

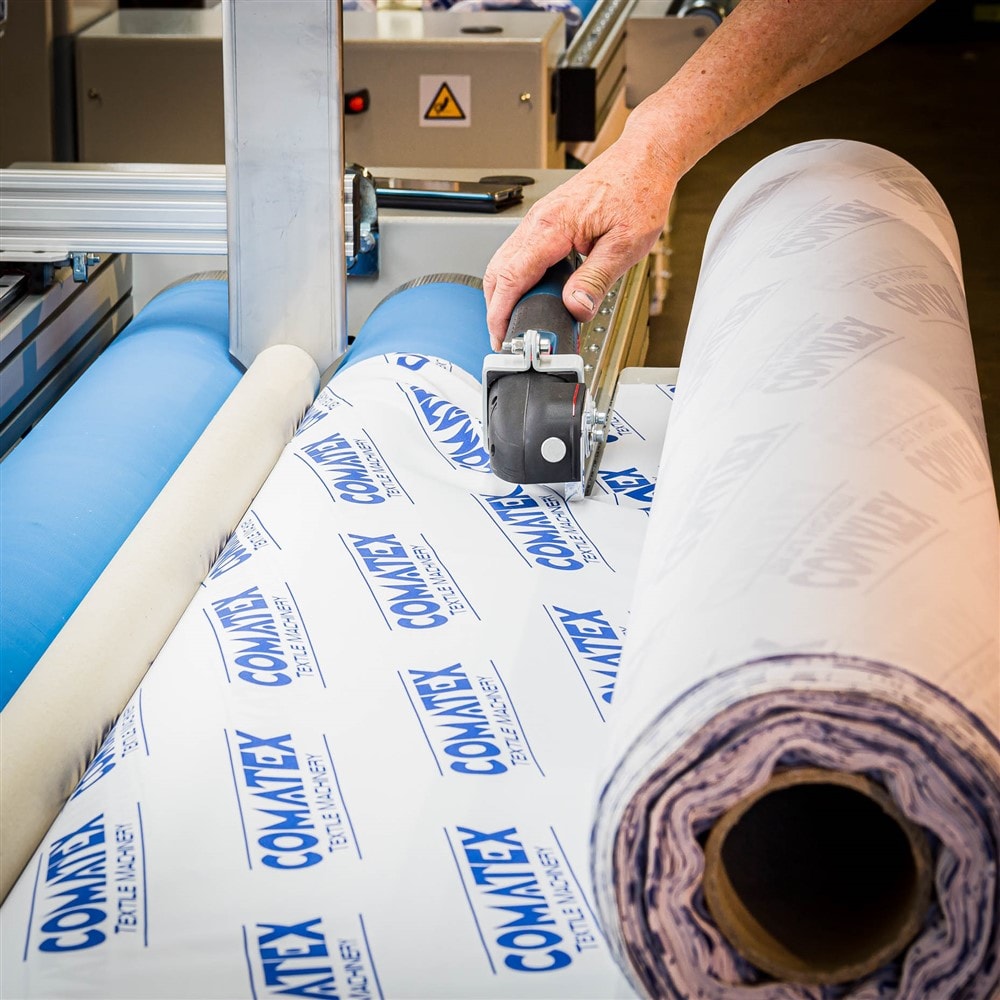

Taglio peso e etichettatura
La macchina può essere accessoriata di
• Taglierina automatica o manuale
• Pesa automatica del rotolo
• Lettore di altezza automatico
• Metaldetector
• Software gestionale ispezione, mappatura e etichettatura Quality PRO
Durezza rotolo regolabile

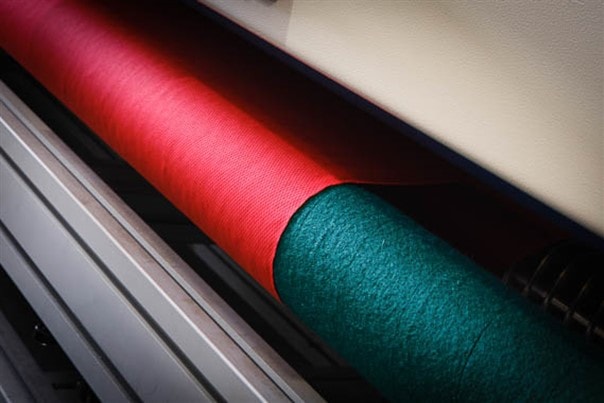

I rulli avvolgitori hanno la velocità diverse e regolabili, è possibile regolare la coppia di avvolgimento per fare il rotolo morbido o duro
Contametri prima e dopo il rilassamento
Doppio contametri per un controllo dei metri di tessuto prima e dopo il rilassamento per controllare i risultati ottenuti
Arresto automatico a metraggio

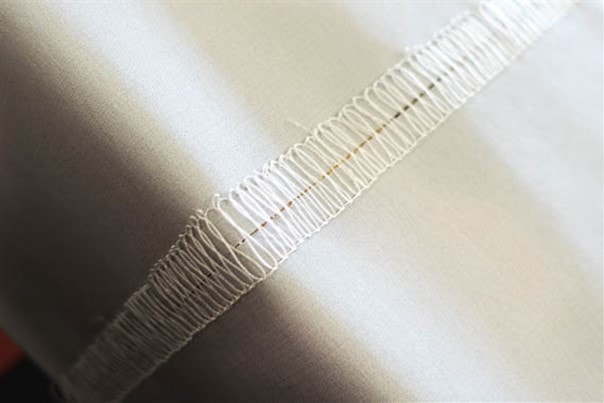

Sensore di cucitura
Sensore di cucitura automatica opzionale per arrestare il rotolo automaticamente la cucitura nella zona di taglio
INTERCONNESSIONE A 360°
Tutti i motori sono collegati al PLC con regolazioni a Touch screen,
La teleassistenza è già inclusa di serie; ed è collegabile con il gestionale del cliente con router opzionale
Velocità digitale a 3 livelli regolabili da touch con numerosi vantaggi
• Cambio istantaneo della velocità con un selettore per passare velocemente a velocità ispezione lenta, ispezione normale, arrotolamento alta velocità
• Regolabili in marcia con una manopola esterna
• Maggiore produttività
