ISR | Verificatrice | Arrotolamento davanti all'operatore | senza tensioni | con relax |

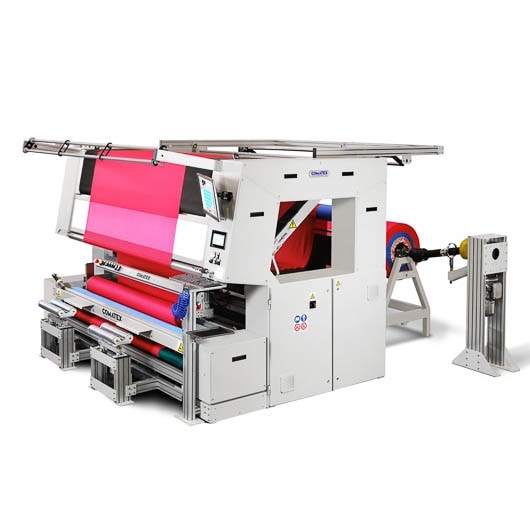

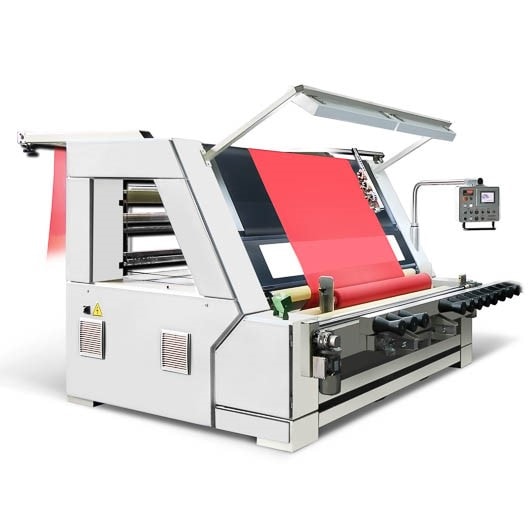

Macchina di ispezione per tessuti superstretch; con nastro vibrante fino a 12m di relax, regolazione della tensione automatica al grammo e arrotolamento davanti all'operatore.
Prodotti correlati

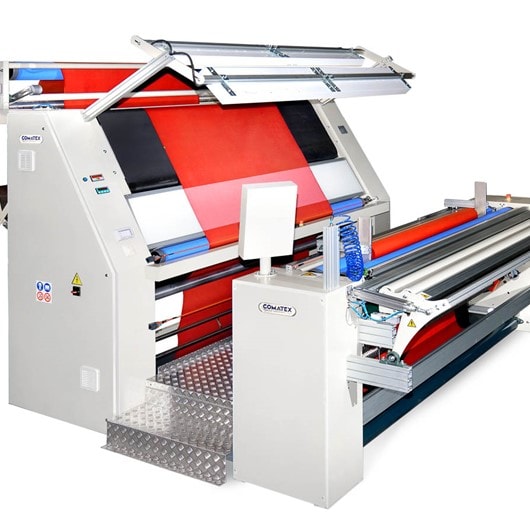

Verificatrice senza tensioni con rilassamento
ISR è la miglior macchina sul mercato per il rilassamento e il controllo della qualità alla fine del finissaggio.
Chiave del successo della macchina è il sistema unico e brevettato RTC
✔ Rilassamento del tessuto
✔ Trasporto con tappeti motorizzati
✔ Controllo continuo del tiro
permette di produrre rotoli tessuto senza tensioni, quindi pronti per essere subito lavorati o tagliati, risparmiando i tempi di stabilizzazione sui tavoli di taglio. La macchina è dotata di tutti i sistemi per la distensione delle pieghe e allineamento del bordo; infine il sistema evoluto di controllo del tiro, permette la misurazione precisa anche dei tessuti più elasticizzati. Può essere infine collegata a un sistema di imballo e scarico automatico
✔ Sistemi multipli di controllo automatico della tensione e delle pieghe del tessuto
✔ Regolazione automatica della macchina in base al tensione del tessuto impostata (brevetto esclusivo Comatex)
✔ Diagnostica continua del tessuto, permette di controllare se il tessuto si è rilassato o si è allungato
✔ Allineamento del bordo del tessuto
✔ Durezza del rotolo regolabile
✔ Sistema speciale per la lettura precisa dei metri
✔ Etichettatore con altezza tessuto, peso, metri, posizione difetti
X5 TRUERELAX SYSTEM
Effetto di G
Come una goccia d'acqua lasciata cadere; il tessuto viene caricato su un nastro trasportatore dove per effetto della caduta si rilassa e si distende.
Riposo
Il tempo è la chiave di tutto; più il tessuto rimane disteso e più si riposa.
Vibrazione
Un sistema di vibrazioni attivo aumenta esponenzialmente l'effetto di rilassamento del tessuto.
Accompagnamento continuo
Dal tappeto di rilassamento il tessuto è accompagnato continuamente senza aggiungere tensioni fino al piano di ispezione
IN ARMONIA PER IL CONTEGGIO DEI METRI PRECISO
X5 TRUE RELAX SYSTEM è il nostro segreto, un sistema attivo di 5 componenti in perfetta armonia che eseguono e gestiscono il rilassamento del tessuto:
• Vibrazione
• Gravità
• Tempo
• Trasporto senza tensione
• Controllo del tiro
Il tutto gestito dal PLC con risultati controllabili dal doppio contametri (prima e dopo il rilassamento)
Grazie a ciò è possibile normalizzare la tensione e il conteggio dei metri che verrà poi inviato per la stesura finale nelle sale di taglio
DOVE TUTTO HA INIZIO
La macchina viene prodotta sulle esigenze del cliente e può essere accessoriata con vari tipi di entrata
Tipi di entrata
ENTRATA ON-LINE NO-STOP
Il no-stop è la soluzione più performante quando si vuol produrre e ispezionare i rotoli direttamente dopo le macchine di produzione del cliente (Rameuse o Compattatore)
Permette di ottenere molteplici vantaggi
• Elimina il costo lo stoccaggio dei rotoli
• Elimina le pause di cambio rotolo in uscita alla macchina di produzione
• Elimina i tempi di giunzione all'entrata della verificatrice
La verificatrice viene posizionata direttamente dopo la macchina del cliente
Il tessuto viene prelevato dalla verificatrice alla stessa velocità della macchina di produzione

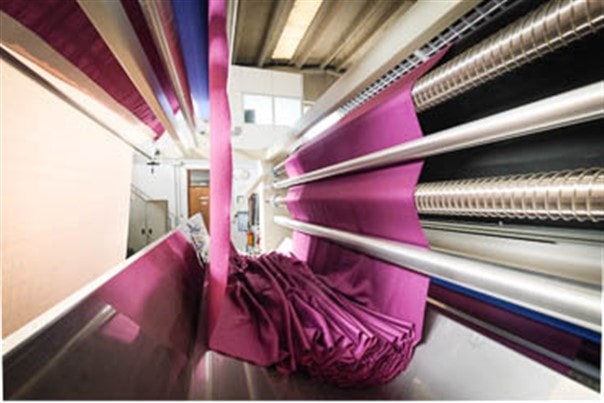

Durante la pausa per il taglio del rotolo il tessuto viene accumulato in uno scivolo detto J-box per poi essere svuotato a velocità superiore

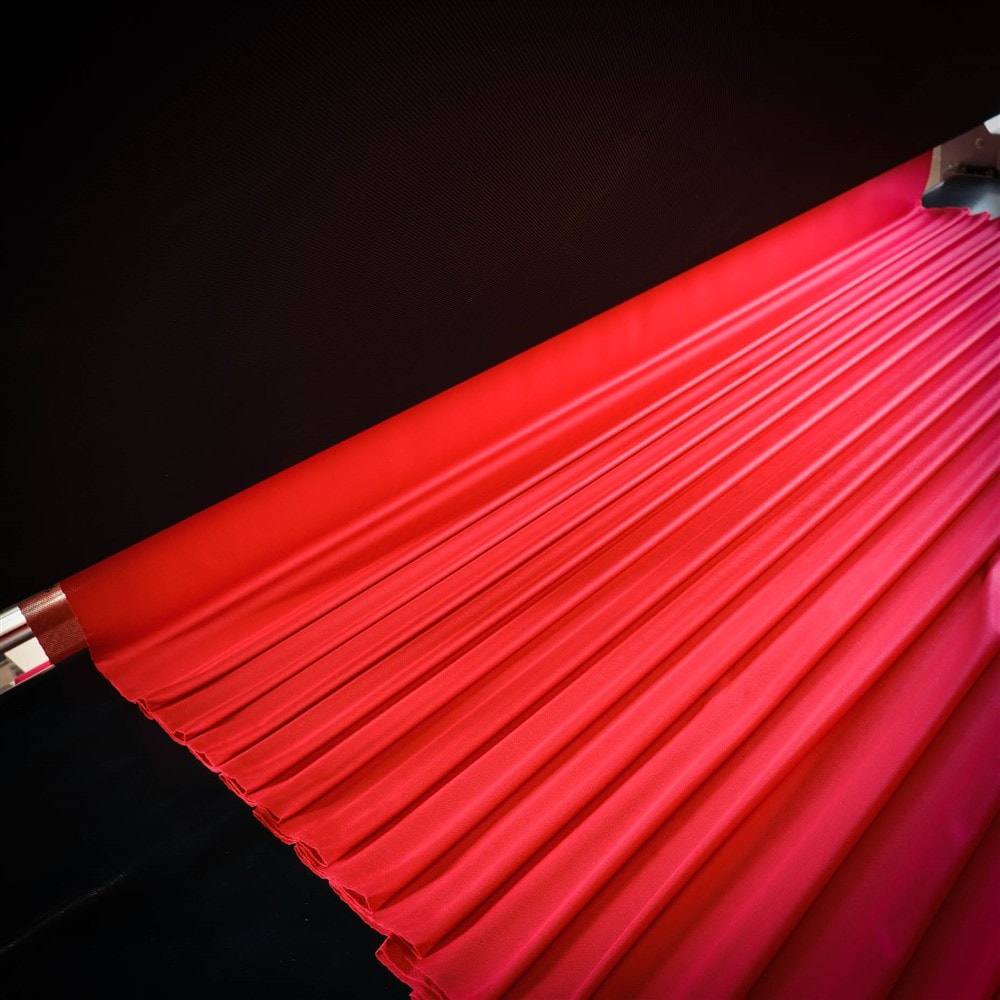

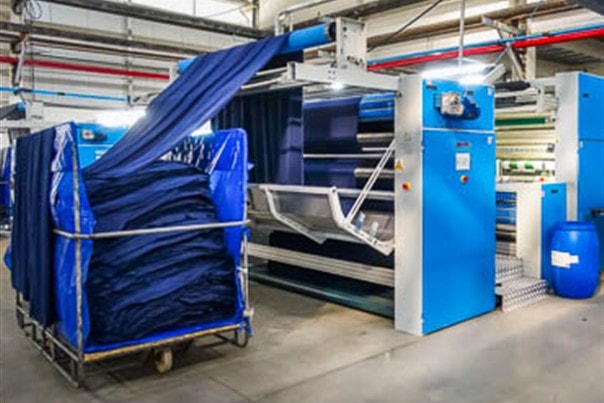

ENTRATA IN FALDA
Il tessuto in falda è un'ottima soluzione per le grandi produzioni, permette ridurre il numero di giunzioni e quindi i fermi macchina, non necessita di svolgitori e avvolgitori su tutta la produzione.

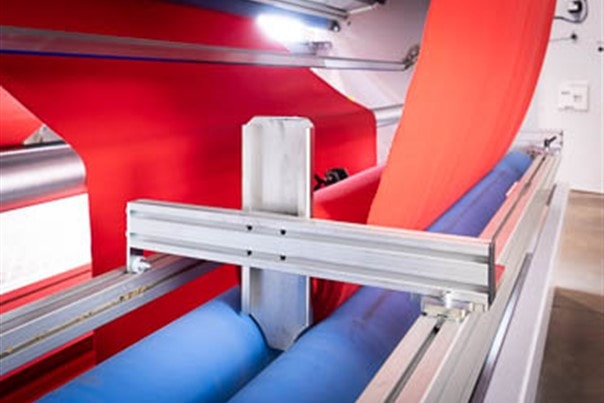

ENTRATA IN ROTOLO SU CARTONE
L'entrata in rotolo è un'ottima soluzione per il ricontrollo della qualità del tessuto
Lo svolgimento viene fatto su due rulli motorizzati con paratie laterali per evitare lo spostamento del rotolo
Ma può anche essere fatto con sistema assiale senza contatto

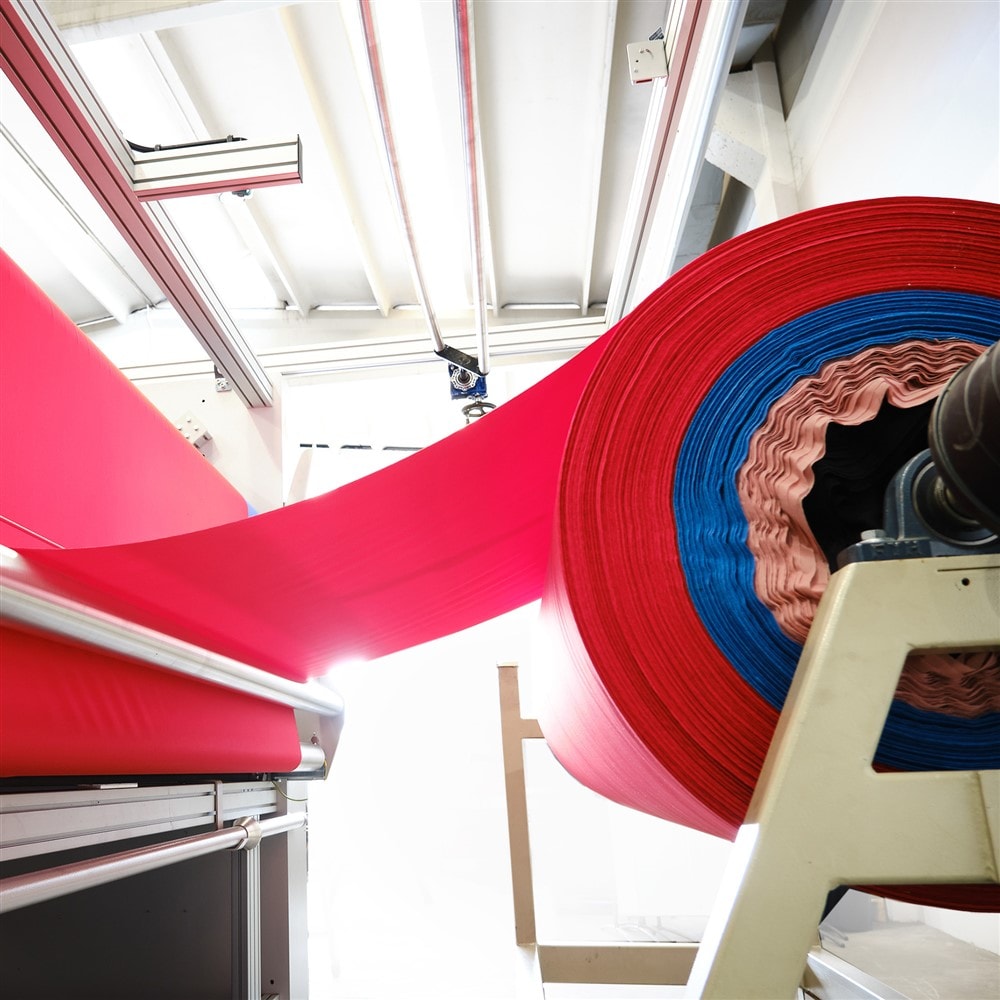

ENTRATA DA GRANDE ROTOLO
Fra tutte le soluzioni l'entrata della macchina da grande rotolo la miglior soluzione per le grandi produzioni di qualità; il tessuto non subisce pieghe, rimane compatto, il numero di giunzioni e fermi macchina in tutto il ciclo produttivo è ridotto al minimo.
Il tessuto si trova avvolto su un telaio detto A-frame in centinaia di metri proto per essere ispezionato e poi tagliato in piccoli rotoli
Ma grandi masse richiedono grandi controlli, per questo abbiamo inserito il nostro miglior sistema, con il quale
E' possibile svolgere il rotolo impostando i grammi di tensione desiderati
PLC | Sensori attivi di tiro | Misurazione continua del diametro del rotolo | Controllo della rotazione
Sono il nostro mix perfetto stato studiato per un solo e unico obiettivo SVOLGIMENTO SENZA TENSIONE.
Il sensori a celle di carico pesano in continuo i grammi del tessuto e del rullo
Il PLC si auto-regola per mantenere la tensione impostata nel touch
Il diametro del rotolo viene costantemente controllato in modo che lo svolgitore mantenga la velocità perfetta al variare del diametro del rotolo
Lo svolgitore si arresta automaticamente prima della fine del tessuto e ha un ulteriore un sensore per per impedire che il tessuto finisca e la macchina si "disincorsi"
PER UN SUPER CONTROLLO
Per l'ispezione non abbiamo risparmiato nulla; la parte superiore è composta da un
nastro motorizzato per trasportare il tessuto senza tensioni
L'illuminazione è gestista da LED con altissima resa colore permettono di controllare ogni fibra del tessuto
• Altissimo CRI indice colore RA >95
• Potenza luminosa regolabile
• Temperatura della luce regolabile da caldo a freddo
• Alta efficienza lumen/watt per un maggior risparmio energetico
Fra le molte opzioni altre opzioni disponibili
• Luce nera UV e luci trasversali
• Cover grafica per isolare la tavola da luci esterne
• Retroilluminazione oscurabile oltre i lati del tessuto
• Laser a croce per controllare il parallelismo fra trama e ordito
• Striscia luminosa 1 cm per controllare la microforatura
Resa del colore CRI >95
Non abbiamo lasciato nulla al caso, dove gli altri guardano solo alla temperatura e i lumen, noi abbiamo guardato oltre e abbiamo puntato anche alla qualità del colore.
Noi utilizziamo solo led di qualità grafica, ad altissima resa cromatica, con un indice colore superiore a Ra >95
Lampade a basso indice colore mostrerebbero i colori piatti e smorti; con le nostre lampade è possibile vedere tutte le sfumature di colore, rilevare le variazioni di tintura affaticando meno l'operatore
Che senso avrebbe una macchina di ispezione che non ispeziona tutti i colori ?
Potenza luminosa regolabile
Per evitare che l'operatore venga inutilmente abbagliato, usiamo solo LED dimmerabili, cosi che regolare la giusta luminosità migliorando la qualità del controllo del tessuto e riducendo quindi l'affaticamento
La luce è regolabile
• Dietro al tessuto fino a 5000 Lux
• Sopra al tessuto fino a 1200 Lux in modalità 4500 K° (550 Lux a 3000 K°; 650 Lux a 6000 K°)
Filtro colori con temperatura regolabile Caldo→Freddo
Per ridurre l'affaticamento dell'operatore e per aumentare la rilevazione dei divetti
La temperatura della luce è regolabile a proprio piacimento, senza limiti da 3000 K° fino a 6000 K°
Con il vantaggio di
• Aumentare il contrasto per i tessuti rossi / blu
• Ridurre l'abbagliamento dell'operatore causato da colori fluo
INTERCONNESSIONE A 360°
Tutti i motori sono collegati al PLC con regolazioni a Touch screen,
La teleassistenza è già inclusa di serie; ed è collegabile con il gestionale del cliente con router opzionale
Velocità digitale a 3 livelli regolabili da touch con numerosi vantaggi
• Cambio istantaneo della velocità con un selettore per passare velocemente a velocità ispezione lenta, ispezione normale, arrotolamento alta velocità
• Regolabili in marcia con una manopola esterna
• Maggiore produttività

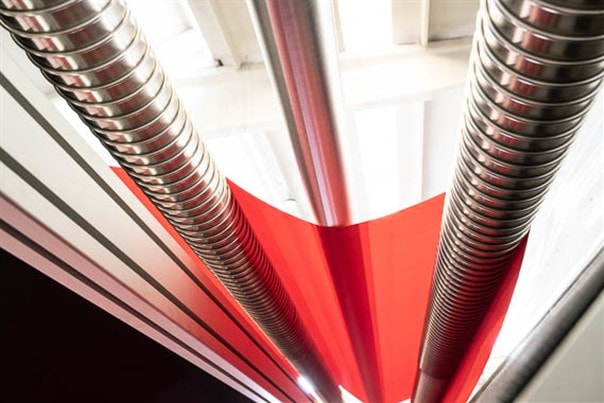

Rulli allargatori
Per garantire l'ispezione del tessuto e l'arrotolamento senza le cimosse arricciate (effetto sigaretta)
La macchina è dotata di 3 rulli allargatori spiralati, la velocità di rotazione è regolabile dal PLC ed è proporzionale alla velocità di lavoro della macchina
Allineamento del bordo

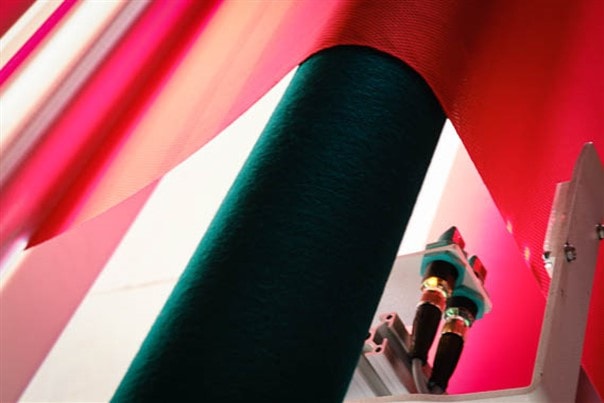

Per poter ottenere un avvolgimento di alta qualità, la macchina è dotata di sensore seguibordo e sistema di l'allineamento automatico.
Il centraggio avviene con lo spostamento del carro avvolgitore montato su guide temprate di precisione e un attuatore lineare schermato dalle polveri.
Velocità di spostamento proporzionale alla velocità di lavoro della macchina
Inoltre i sensori si spostano in automatico con le paratie di contenimento del rotolo; in questo modo non è necessario riposizionare i sensori quando cambia la larghezza del tubo di cartone
Controllo efficace anche con tessuti semitrasparenti
Controllo della tensione al grammo
Il sensori a celle di carico pesano in continuo i grammi del tessuto e del rullo
Il PLC si auto-regola per mantenere la tensione impostata nel touch
Taglio peso e etichettatura
La macchina può essere accessoriata di

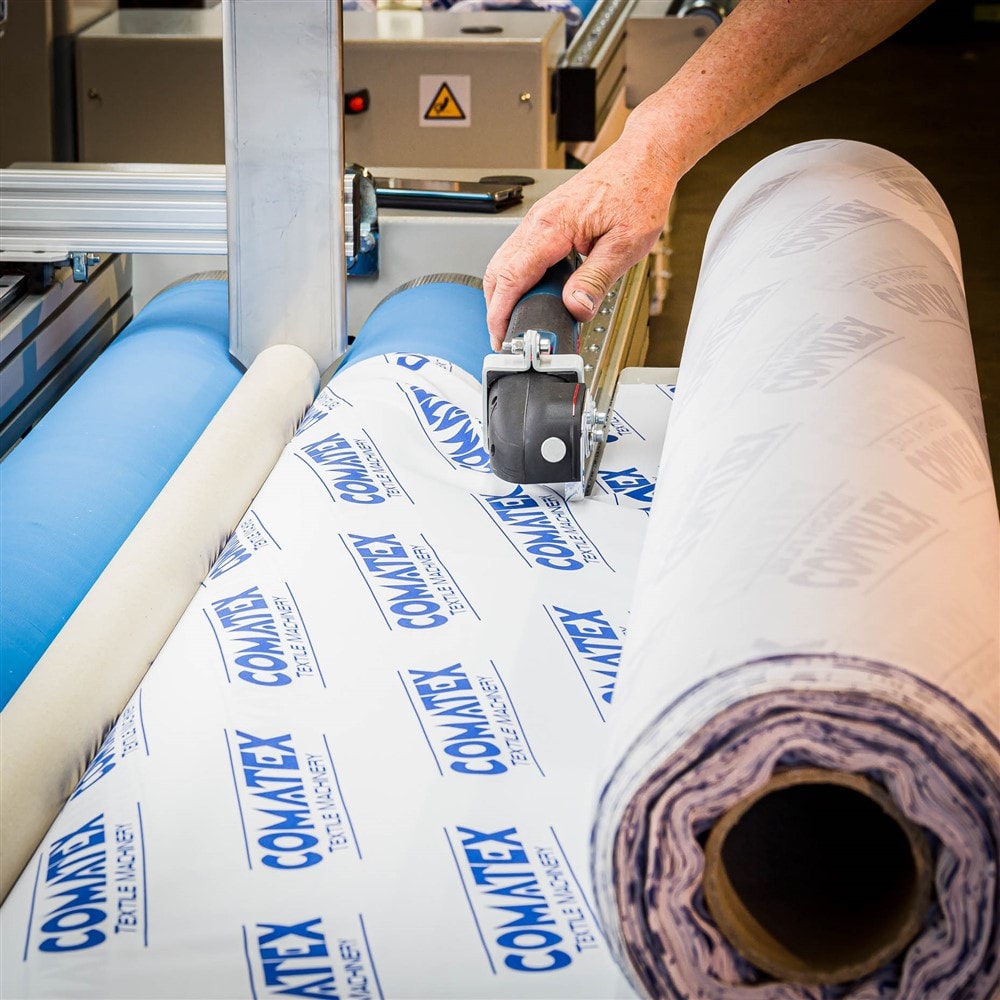

• Taglierina automatica o manuale
• Pesa automatica del rotolo
• Lettore di altezza automatico
• Metaldetector
• Software gestionale ispezione, mappatura e etichettatura Quality PRO

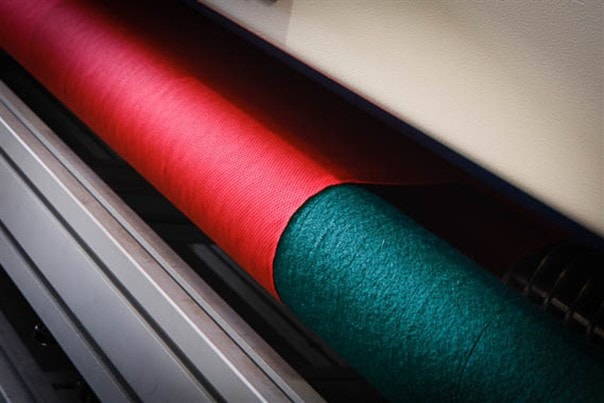

Durezza rotolo regolabile
I rulli avvolgitori hanno la velocità diverse e regolabili, è possibile regolare la coppia di avvolgimento per fare il rotolo morbido o duro
Contametri prima e dopo il rilassamento
Doppio contametri per un controllo dei metri di tessuto prima e dopo il rilassamento per controllare i risultati ottenuti
Arresto automatico a metraggio
Sensore di cucitura
Sensore di cucitura automatica opzionale per arrestare il rotolo automaticamente la cucitura nella zona di taglio
