L'entrata in rotolo è un'ottima soluzione per il ricontrollo della qualità del tessuto

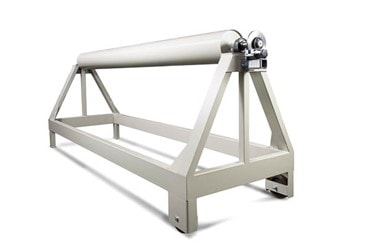

Lo svolgimento viene fatto su due rulli motorizzati con paratie laterali per evitare lo spostamento del rotolo

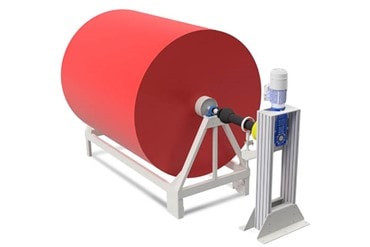

Ma può anche essere fatto con sistema assiale senza contatto

Il no-stop è la soluzione più performante quando si vuol produrre e ispezionare i rotoli direttamente dopo le macchine di produzione del cliente (Rameuse o Compattatore)

Permette di ottenere molteplici vantaggi

• Elimina il costo lo stoccaggio dei rotoli

• Elimina le pause di cambio rotolo in uscita alla macchina di produzione

• Elimina i tempi di giunzione all'entrata della verificatrice

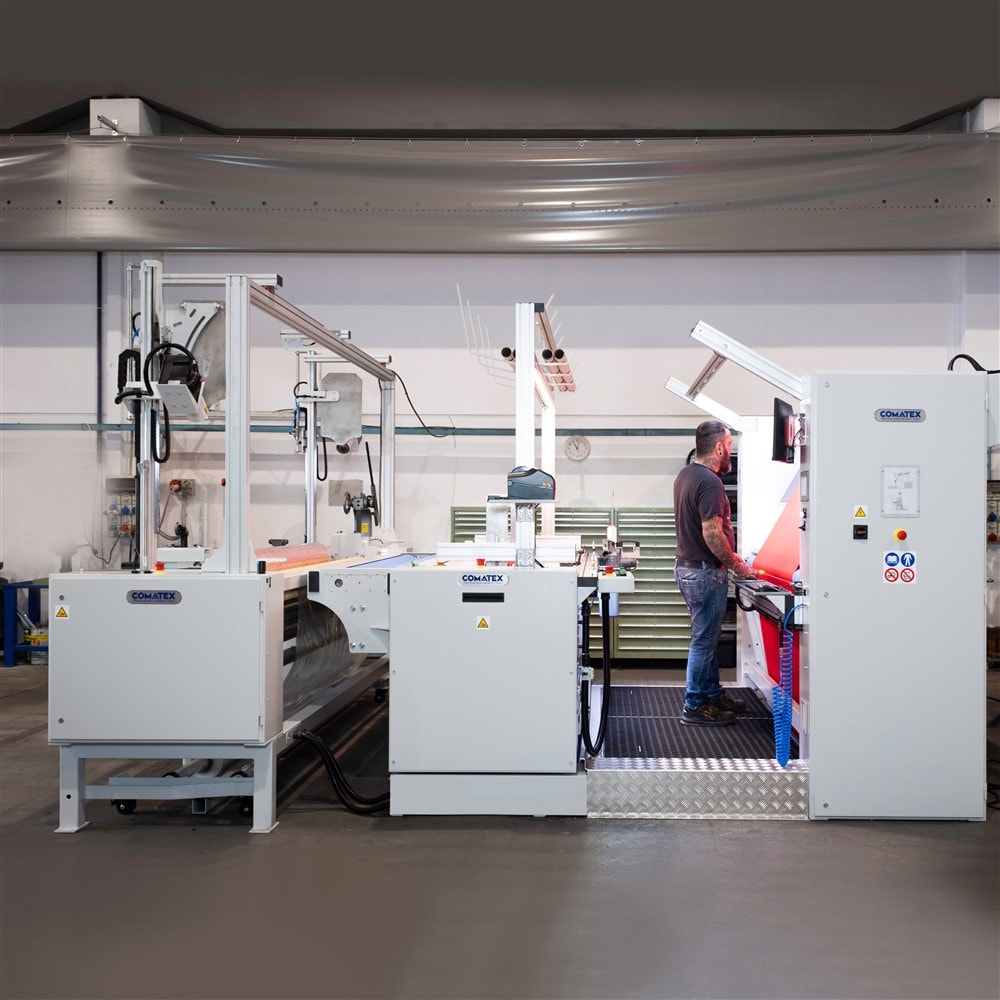

La verificatrice viene posizionata direttamente dopo la macchina del cliente

Il tessuto viene prelevato dalla verificatrice alla stessa velocità della macchina di produzione

Durante la pausa per il taglio del rotolo il tessuto viene accumulato in uno scivolo detto J-box per poi essere svuotato a velocità superiore

Non abbiamo lasciato nulla al caso, dove gli altri guardano solo alla temperatura e i lumen, noi abbiamo guardato oltre e abbiamo puntato anche alla qualità del colore.

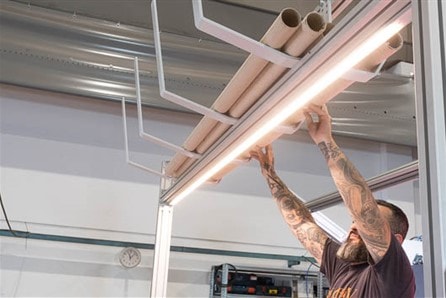

Noi utilizziamo solo led di qualità grafica, ad altissima resa cromatica, con un indice colore superiore a Ra >95

Lampade a basso indice colore mostrerebbero i colori piatti e smorti; con le nostre lampade è possibile vedere tutte le sfumature di colore, rilevare le variazioni di tintura affaticando meno l'operatore

Che senso avrebbe una macchina di ispezione che non ispeziona tutti i colori ?

Per evitare che l'operatore venga inutilmente abbagliato, usiamo solo LED dimmerabili, cosi che regolare la giusta luminosità migliorando la qualità del controllo del tessuto e riducendo quindi l'affaticamento

La luce è regolabile

• Dietro al tessuto fino a 5000 Lux

• Sopra al tessuto fino a 1200 Lux in modalità 4500 K°  (550 Lux a 3000 K°; 650 Lux a 6000 K°)

Per ridurre l'affaticamento dell'operatore e per aumentare la rilevazione dei divetti

La temperatura della luce è regolabile a proprio piacimento, senza limiti da 3000 K° fino a 6000 K°

Con il vantaggio di

• Aumentare il contrasto per i tessuti rossi / blu

• Ridurre l'abbagliamento dell'operatore causato da colori fluo

Per garantire l'ispezione del tessuto e l'arrotolamento senza le cimosse arricciate (effetto sigaretta)

La macchina può essere dotata di più rulli allargatori spiralati, la velocità di rotazione è normalmente fissa ma può essere anche resa regolabile dal PLC o proporzionale alla velocità di lavoro della macchina.

Per i tessuti grezzi abbiamo anche kit per srotolare le cimosse con soffi ad aria.

Per poter ottenere un avvolgimento di alta qualità, la macchina è dotata di sensore seguibordo e sistema di l'allineamento automatico.

Il centraggio avviene con lo spostamento del carro avvolgitore montato su guide temprate di precisione e un  attuatore lineare schermato dalle polveri.

Velocità di spostamento proporzionale alla velocità di lavoro della macchina

Controllo efficace anche con tessuti semitrasparenti

Le nostre verificatrici sono dotate di controlli della tensione del tessuto di precisione. I rulli che trasportano il tessuto sono dotati di inverter e regolatori che permettono all'operatore di avvolgere il tessuto con la tensione desiderata.

Inoltre per tutte le macchine che devono lavorare tessuti elasticizzati e molto leggeri, utilizziamo rulli in alluminio cuscinetti speciali a bassissimo attrito

I rulli avvolgitori hanno la velocità diverse e regolabili, è possibile regolare la coppia di avvolgimento per fare il rotolo morbido o duro

Contametri e Arresto automatico a metraggio sono di serie in tutte le nostre macchine verificatrici.

Grazie alla regolazione della tensione di precisione e al nostro sistema speciale di conteggio le letture sono precise e senza errori *

E' inoltre possibile collegarlo al PC per leggere in continuo i dati tramite la scheda opzionale

Dopo l'arrotolatore sono installati due coppie di rulli che permettono di eseguire comodamente per la chiusura del rotolo (es taglio o lettura peso nastratura ecc)
E' stato previsto inoltre un passaggio centrale per permette all'operatore di avvicinarsi al rotolo

A bordo macchina è installata di default una pistola d'aria per poter soffiare il tessuto

Le nostre macchine sono verniciate a polvere con cottura a forno, che offre un'altissima durata nel tempo, resistenza e bassa rugosità (facile da pulire)

Il nostro colore standard è il RAL 7035 ma possiamo anche utilizzare colori custom

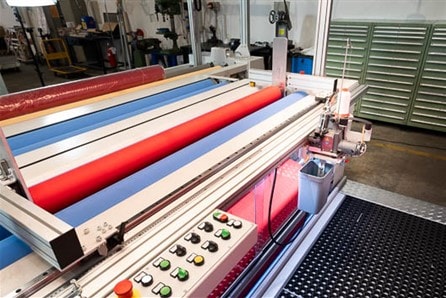

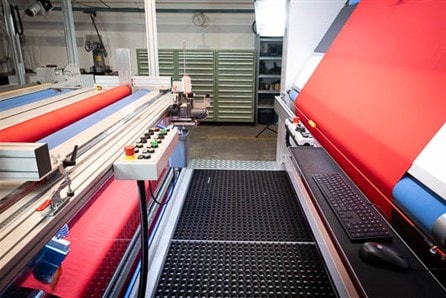

Pulsantiera lato ispezione centro tavola per non distogliere mai l'attenzione durante il controllo

Pulsantiera extra centro avvolgitore per comandare l'arrotolatore e l'eventuale macchina di imballo

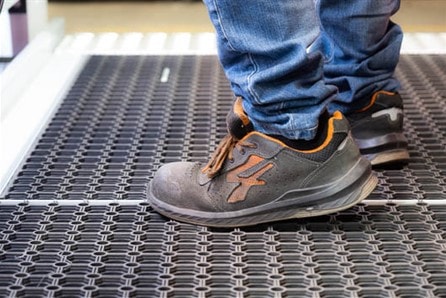

La pedana operatore è in gomma antistress ed è dotata di comode maniglie e pistoni per aprirla e infilare il tessuto

Sopra l'arrotolatore è possibile installare un magazzino subbi in modo che l'operatore possa prelefare velocemente il cartone

E' anche possibile illuminare il rotolo per vedere meglio la faccia opposta del tessuto

La macchina è dotata di più stazioni di arrotolamento per permettere all'operatore di gestire contemporaneamente più scelte di tessuto, è possibile inoltre installare una tagliacuce automatica prima dell'arrotolatore

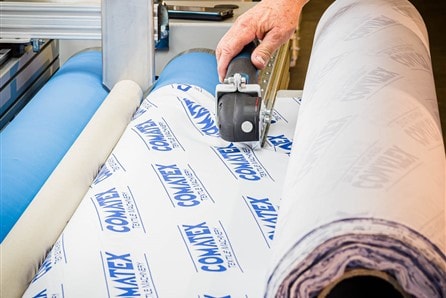

La macchina può essere accessoriata di Taglierina automatica o manuale

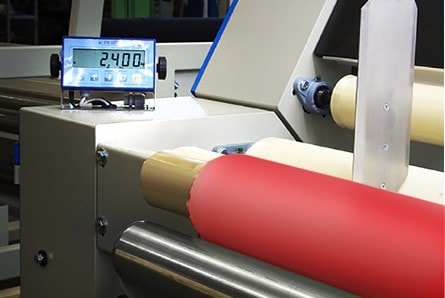

Pesa automatica del rotolo con uscita seriale RS232 oppure integrata nel PLC

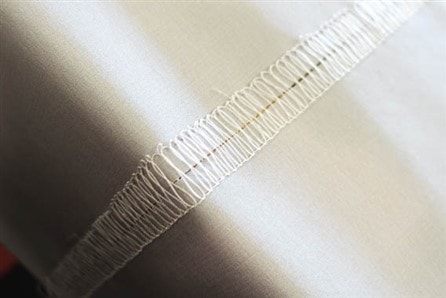

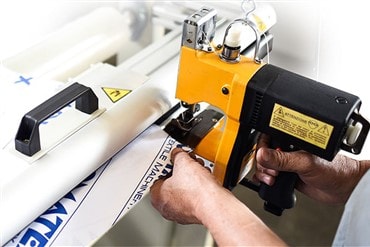

Cucitrice punto catenella per velocizzare le operazioni di infilaggio della macchina

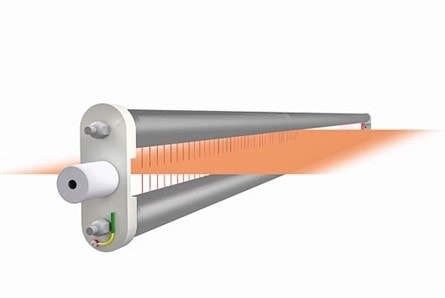

Barriere multiraggio di fotocellule che rilevano in continuo l'altezza del tessuto.

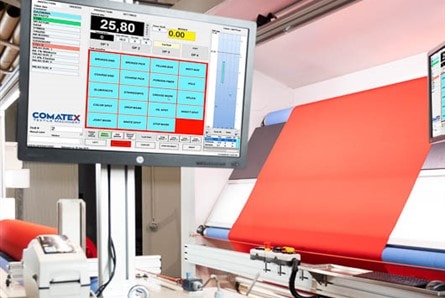

Le nostre macchine possono essere dotate di PC, monitor e stampante e collegate al nostro software di mappatura e etichettatura.

Il sistema legge automaticamente tutte le informazioni metri, peso, altezza tessuto cucitura ecc

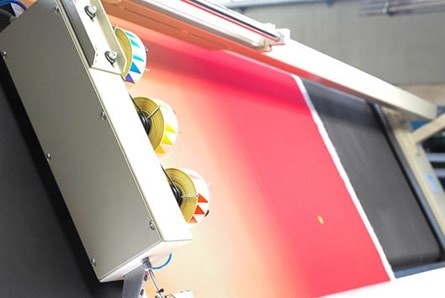

Applicatore automatico di etichette sul bordo del tessuto, può essere collegato al software quality pro

Sensore automatico per la rilevazione della cucitura e lo stop nella zona del taglio
