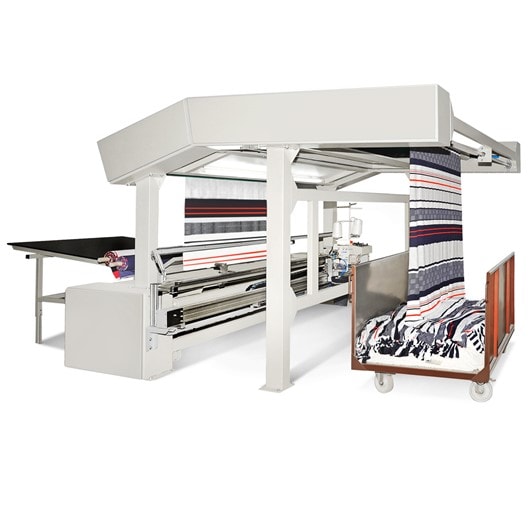

Linea di preparazione in falda a rullo traslante
La macchina PRFL è la linea ideale per quelle linee di produzione che necessitano una macchina completa per la giunzione, la preparazione e il controllo qualità di grandi partite di tessuto faldato con rilassamento integrato.
Il sistema di accumulo per rotoli in ingresso è ideale per non avere tempi morti nel caricamento e nella movimentazione dei rotoli da svolgere. Il sistema di giunzione è lo stesso che contraddistingue tutte le linee di preparazione proposte da COMATEX: produzione di grandi lotti, eliminazione dei tempi morti e aumento dell’efficienza di tutto il comparto produttivo.
Tutto questo, studiato in maniera maniacale per rendere il lavoro più agevole e alla portata di tutti.
La zona di ispezione del tessuto è il plus che una linea di preparazione può avere, in modo da poter mappare già in fase di preparazione il lotto di tessuto e inviare eventuali difetti e la loro posizione alla lavorazione successiva, riducendo così sprechi di tempo ed evitare fermi macchina, altrimenti necessari.

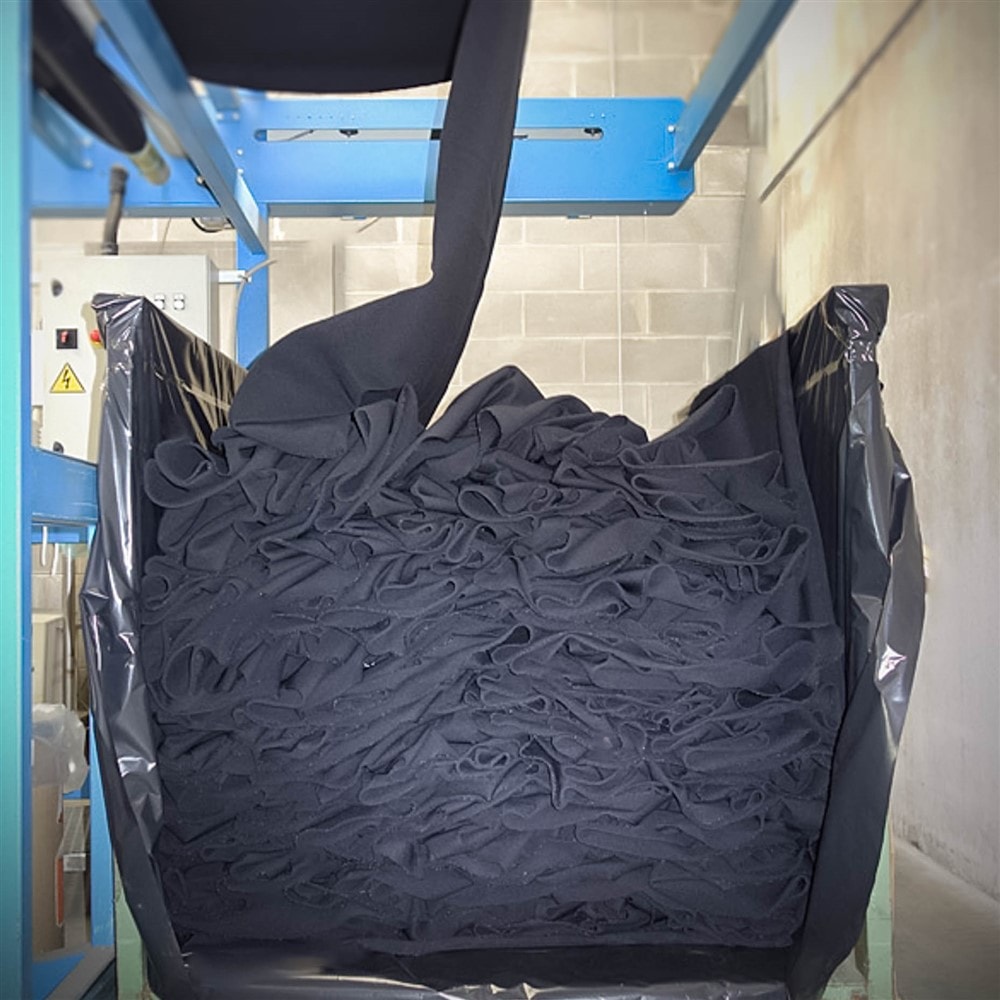

La faldata del tessuto con il rullo di accompagnamento è la caratterista che rende la macchina PRFL diversa da tutte le altre: la traslazione orizzontale del rullo sommata alla rotazione del rullo stesso, creano l’effetto “costina” al tessuto, che nella cesta di stoccaggio si rilassa, pronto per le lavorazioni successive.
è la macchina a adattarsi
Disponibile per la cucitura sia di maglia che di tessuti robusti
L'impianto viene fornito completo di testa cucitrice, con la quale (in base al modello scelto) è possibile cucire dalla maglia 30g/m2 fino a tessuti pesanti + 1500 g/m2
La cucitura scelta dalla maggior parte dei clienti è quella senza spessore; che permette di avvolgere la bobina di tessuto senza segnare gli altri strati del rotolo oltre a permette di passare nelle macchine senza che si impigli fra i vari componenti.
La macchina è disponibile in larghezza del tessuto standard è 180 - 240 - 320 cm e può essere prodotta anche per lunghezze superiori
Tipi di cucitura
CUCITURA PIANA
La cucitura piana è perfetta per tutti i tessuti sia delicati e resistenti.
La cucitura senza spessore permette di avvolgere la bobina di tessuto senza segnare gli altri strati del rotolo.
Permette inoltre di passare in macchine dove la cucitura potrebbe impigliarsi (esempio testine di stampa)
Disponibile con sopraggitto standard 18mm o speciale fino a 35mm
CUCITURA PUNTOCATENELLA
La cucitura punto catenella è perfetta per quei tessuti fragili (es tnt) soggetti a forti tensioni, permette di unire i tessuti con una linea di cucitura molto interna
CUCITURA SOPRAGGITTO
La cucitura sopraggitto, viene utilizzata per quei tessuti con struttura variabile che non si prestano bene alla cucitura puntocatenella o piana (es pizzo)
Caricamento automatico dei rotoli
Efficienza vuol dire anche ridurre i tempi morti, per questo possiamo abbiamo eliminato la fase di carico dei rotoli
Grazie al tavolo inclinato oppure al nastro trasportatore l'operatore non deve preoccuparsi di sollevare i pesanti rotoli uno a uno e caricarli nello svolgitore
L'operazione può essere ulteriormente automatizzata tramite un ribaltatore della cesta sempre automatico ovviamente
Se potessi guadagnare il 50% in più ?
Future preparation system è il sistema innovativo che riducendo il tempo di cucitura di 25 secondi, permette di raggiungere un ulteriore aumento della produttività dal 15 al 50%.
Grazie a una posizione di svolgimento supplementare intermedia l'operatore prepara il rotolo successivo mentre il precedente si sta ancora svolgendo, e inserisce il lembo di tessuto nel binario di cucitura, durante la cucitura il rotolo viene spostato nello svolgitore vero e proprio che pronto per partire appena i tessuti saranno uniti.
In questo modo l'impianto permette risparmiare fino 480 minuti al giorno (25 secondi a cucitura)
Giuntura del tessuto e controllo qualitativo
La tavola di ispezione permette di controllare il tessuto con luce davanti e con retroilluminazione per enfatizzare le trame del tessuto. Per le nostre macchina di alta gamma utilizziamo luci a LED dimmerabili e con altissimo indice colore, la luce può essere bianca oppure anche con colore regolabile dal caldo al freddo
Il binario di tagliacuce Join-rail si sposta e cuce i lembi in automatico; in versione Ultra-kit superaccessoriato è dotato di tripla pinzatura; aspiratagliacatenella automatico, taglierina extra e cinghia di sostegno dei lembi dei tessuti leggeri
Sempre tramite il binario di cucitura è possibile giuntare il tessuto di prima scelta rimuovendo le parti di difettose senza che vadano in produzione.
Faldatore
L'uscita della macchina è in falda libera e può essere sviluppata con 3 tecnologie
• Rullo traslante e sovralimentazione del tessuto fino a 150m/min (come foto)
• Braccio oscillante double virtual pivot fino a 120m/min
• Braccio oscillante single pivot fino a 80m/min
Avvolgitore opzionale
E' anche possibile abbinare un sistema di avvolgimento per rotoli
• Rotolo su carrello A-Frame per tessuto o maglia
• Rotolo su cartone solitamente utilizzato per tessuti tecnici
L'avvolgitore può essere combinato da più sistemi, per contatto, senza contatto, ecc.
Prima dell'avvolgimento il tessuto viene allargato e allineato
Per tessuto con cimossa ribattuta possiamo inserire anche sistemi di zetatura e di rifilo delle cimosse o taglio trasversale
Taglierina per grandi rifili
Perfetta per rifilare le testane del dei rotoli quando sono troppo storte
E' disponibile anche completamente automatica e/o potenziata per tessuti molto pesanti
Tripla pinzatura per un perfetto allineamento
La pinzatura in tutta altezza blocca il tessuto e impedisce che si sposti durante la cucitura
Le pinzature laterali permettono di allineare perfettamente i bordi dei tessuti, e fermano automaticamente anche l'avanzamento della cucitrice
La pinzatura può essere manuale (standard) oppure per gli impianti ad alto livello di automazione anche con movimento e tensionamento automatico del tessuto.
E' disponibile inoltre su richiesta una pinzatura speciale ad aghi.
Aspirasfrido automatico
Lo sfrido viene aspirato e raccolto automaticamente direttamente in un cestino sotto la cucitrice, evita che l'operatore debba buttarlo a mano nel cestino ogni volta risparmiando fino 30 minuti al giorno (3 secondi a cucitura)
Sostegno automatico del tessuto
Il tessuto è sostenuto automaticamente oltre la barra di pinzatura da una speciale cinghia
Il sistema è utilissimi per i tessuti leggeri e che altrimenti si piegherebbero verso il basso e permette di ottenere una cucitura più uniforme
Permette di accompagnare automaticamente il tessuto in continuo nella cucitrice, senza l'intervento dell'operatore
Aspira-taglia-catenella automatico
La macchina taglia automaticamente la catenella al termine della cucitura permettendo di velocizzare il lavoro erisparmiando fino 30 minuti al giorno (3 secondi a cucitura)
Pensata per te
La cucitrice è montata su guide scorrevoli, è possibile estrarre la macchina in 5 secondi senza utensili per infilare il filo o cambiare l'ago
ESEMPI DI IMPIANTO
Esempi di impianti di preparazione
Preparazione A-FRAME PER TESSITURA
Impianti di preparazione da rotolo a carrellone A-Frame con avvolgitore in braccio
Preparazione FALDA PER TINTORIA
Impianti di preparazione da rotolo a falda perfetti per la tintoria
Preparazione ROTOLO PER ACCOPPIATURA
Impianti di preparazione da rotolo a rotolo su cartone con avvolgitore assiale o su due rulli
IMPIANTI DI INTRODUZIONE SU MISURA
ON-LINE NO STOP
Il binario di cucitura si integra perfettamente negli impianti del cliente
Può essere abbinato a nostri sistemi di carico della bobina automatico, manuale o ibrido
• Linea di introduzione alla stampa
• Linea di introduzione per l'accoppiatura di più layer di tessuti
Combinato a sistemi di accumulo no-stop del tessuto permette inoltre di alimentare la linea del cliente senza pause e arresti
• J-box
• Accumulo a cilindri (polmone)
• Nastro di rilassamento
